旋转门

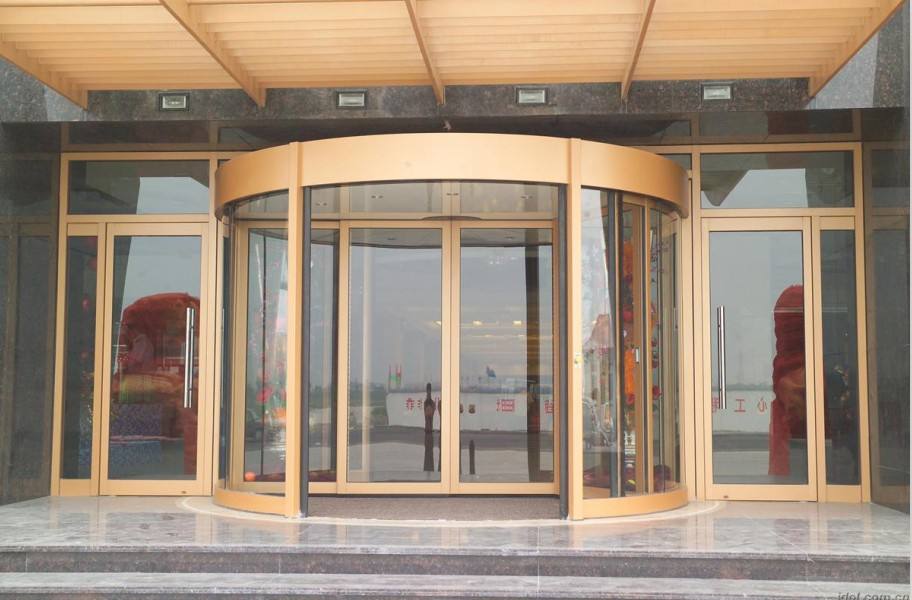

旋转门集聚各种门体优点于一身,其宽敞和高格调的设计营造出奢华的气氛,堪称建筑物的点睛之笔。旋转门增强了抗风性,减少了空调能源消耗,是隔离气流和节能的最佳选择。

组成部分

自动旋转门由固定框架、帽头、贴地包边、边墙玻璃组成旋转门的外框,中间的展台和门扇为旋转部分。自动旋转门由程序逻辑控制器(PLC)、计算机中心处理装置(CPU)和调速

电路等控制器件所组成的微电脑控制系统进行控制,门的运行完全自动门、特殊情况下才进行手动操作。铝型材和钢材框架全部外饰有不锈钢、氟碳喷涂等,天棚吊顶采用铝塑板,颜色由客户选定,经装饰后的旋转门显得格外华丽壮观。

部件组成

三翼旋转门结构

三翼旋转门由三大部件组成,即:固定框架、中心轴组件和旋转组件。下面将详细介绍各个组件。

(1) 固定框架。

固定框架由上支撑组件及立柱、上、下码头和固定吊板组成。上支撑组件又由帽头、多个梁架、多个支撑板和托架用螺钉、螺母链接而成。立柱和上、下码头时固定框架的基础。曲壁玻璃也安装在上、下码头和立柱之间。吊顶板安装在固定框架上。

(2) 旋转组件。

旋转组件由闭门器、展箱、旋转吊顶和门组件组成。旋转组件用于门的开启和关闭。

(3) 中心轴组件。

中心轴组件是自动旋转门的驱动系统,是在电控系统控制下启动和关闭自动门的驱动机构。它由减速电机和驱动机构组成。

因为三翼自动旋转门和四翼自动旋转门机械结构的设计思想史相同的,主要结构组成也是相同的,只是门组件个数不同,展箱的形状不同,因此对三翼自动旋转门不作详细介绍,只详细讨论四翼自动旋转门的结构。

四翼旋转门结构

四翼旋转门由三大部件组成,即:固定框架、中心轴组件和旋转组件。下面详细介绍各个组件。

(1)固定框架。

四翼旋转门的固定框架是旋转门的框架,是支撑旋转门上轴承全部载荷的部件,固定框架包括两个部件:一个是上支撑组件;另一个是立柱和上、下码头及固定吊顶组件。

主要的手里构件时架在门进出口处四根立柱上的两根横工字梁和两根纵向工字钢梁,其余梁架都与这四根工字钢梁相连接,由于受力较小,采用的是铝型材。梁架用螺钉与工字钢梁相连,用托架与帽头相连。这样工字钢梁、梁架与帽头就连接成刚性很好的桁架系统,有较大的强度与刚度,并与六根立柱相连,可承受旋转门的各种载荷。

六根立柱在圆周上均匀分布,每两根立柱间夹角为45°。为了与上码头即帽头连接,立柱的上面开糟尺寸要达到精度要求。帽头共四片,用涨紧块和托架在立柱的两侧用螺钉固定。

涨紧块和托架是铝型材,其凹槽与帽头铝型的槽已设计成可相互咬合在一起。因此装配方便,只要用螺钉把涨紧块和托架固定到立柱上,帽头就和立柱链接起来,玻璃槽和下码头和曲壁的玻璃都装在立柱的槽中。玻璃与立柱槽间有密封用的橡胶密封条。橡胶条用于两块玻璃间的密封。

固定吊顶外径固定的槽铝型材上,槽铝型材用螺钉固定在曲壁的玻璃槽上,固定吊顶内径撑在吊挂圈上。吊挂圈用螺栓固定在固定框架上,固定吊顶分12份。为了增加刚性在翻边处加有铝槽,在中间加有丁字铝,吊顶板采用铝塑板加工而成。

(2)旋转组件。

旋转组建由以下几个部件组成:闭门器,展箱框架和旋转吊顶,展箱,门组件。

除上述部件外还有底座、轴承和下支撑轴。旋转门的重量载荷都加在底座和下支撑轴上,他们承受较大的径向和轴向载荷。因此轴承采用了圆锥滚珠轴承。底座用4个膨胀螺栓预傲水平地面一定要保持好的水平度。底座装后也必须保证轴承孔的垂直度,并且要保证底座轴承孔Ф110mm与立柱所形成圆的同心度。

旋转框架是由十字框架和连接柱和旋转吊顶组成。十字框架共上下两件,由40mmX60mm方管焊接成,并在中心焊有10mm厚钢板,用于连接下支撑轴和上面的主轴,连接柱与两个十字框架用16个M10螺钉连接,组成旋转门展箱框架的主题,同时也是旋转门旋转组件的主体。吊顶板分四块,由铝塑板加工而成。

展箱是在展箱框架的基础上完成的,连接柱上加上了装饰用的门罩和铝槽。这样,在展箱的外面和里面就看不到展箱框架的钢管。展箱四面侧壁是由玻璃槽、玻璃和展窗上、下码头构成。玻璃镶在玻璃槽和展窗上、下码头的槽中,用橡胶灭非那根条密封固定,每面侧壁的展窗用不等边铝角和螺钉吊顶连接。为装入展品,展箱的一面侧壁展窗是互动的,用门铰链与门罩固定,有锁可以将活动展窗锁住。

展箱内上下有三层铝塑板,它们就是展箱的吊顶板和地板,铝塑板固定在展箱框架上。

门组件式旋转门的重要组件,门扇由门扇上码头、门扇下码头、门扇刷座、玻璃夹河玻璃组成。它们都装有毛刷,门扇下码头还装有防硬条,防碰条是橡胶条,防止碰伤人。玻璃夹是为安装玻璃方便,用橡胶圈密封条密封玻璃和门扇铝型材间的间隙。

门扇连接件用于链接门扇的横框和竖框,门扇连接件还要把门扇和闭门器的转轴连接起来。此处连接要求再强度和刚度都能满足要求、工作可靠、上连接件用于连接门扇的横框和竖框,下面一个连接件还要装门扇的转轴。

(3)中心轴组件。

中心轴组件的主要部分是电滑环组件和旋转门的驱动系统,驱动系统主要由以下各零件和部件组成:减速机电机、链条、小链轮、主链轮、轴承和轴承座、中心轴、压紧螺母及主底板。
