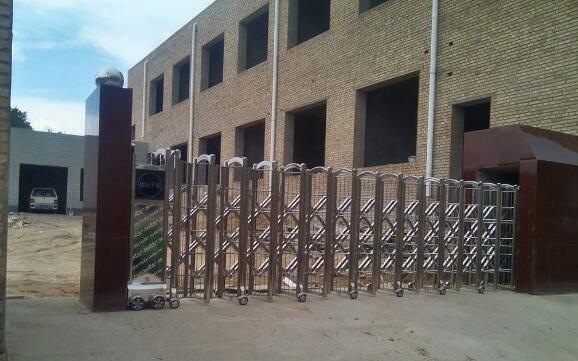

最近接连看到电动门导致人员电击身亡的案例，不少电气设计人员认为这是 “漏电”造成的。“漏电”确实可以造成这种电击事故导致人身伤亡，但并不是唯一的原因。电动门因绝缘故障产生“漏电”时，可以通过配电回路上设置的RCD在规定时间内切断故障回路，从而保证人身安全。导致电击事故的另一种原因是“故障电压传导”，这种原因很容易被人们忽略，应该引起足够的重视。

1.故障电压的传导引起的电击事故

电动门在绝缘正常的情况下也有可能出现外壳“带电”的情况。例如，10kV侧供电系统的单相接地故障、配电系统内其他用电设备发生的接地故障，都会使PE线带故障电压。该故障电压在故障回路切除前一直存在，会沿着PEN线或PE线传至所有与其相连的用电设备外壳。门房内部由于采取了等电位联结措施，该电压并不对门房内的人员造成威胁，但在室外无法做等电位联结的场所，该故障电压如果超过50V，就有可能会导致电击事故。这种情况供电回路即使装设RCD，由于电动门及其供电回路没有发生“漏电”，RCD根本不会动作。一旦故障排除或故障回路自动切除，电动门外壳的“带电”也随之消失，电击事故的原因便无从查起。PEN线、PE线带电压的原因有很多，在此不一一分析；最终的结果是很多类似事故的真相难以查明、最后不了了之。这应该引起电气设计者的高度重视。

2、避免故障电压传导引起的故障

要避免这种事故的发生，必须切断故障电压的传导途径。TN系统中的故障电压是通过PE线传导的，采用局部TT系统的接地形式或者电气分隔，可以防止故障电压沿PE线传至电动门外壳。

2.1采用局部TT系统的措施

图一中所示，室外电动门采用局部TT系统，PE线不再接至电动门外壳，电动门就地接地。配电回路应装设RCD（图一中未示），当电动门漏电时能切断故障回路。这样一来，无论是漏电还是故障电压传导引起的危险都可以避免。

▲图一

2.2采用电气分隔的措施

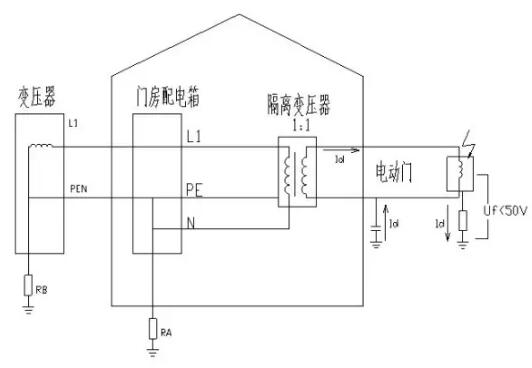

图二中所示，在采用1：1隔离变压器为电动门配电时，隔离变压器二次侧无PE线引出，这样就可以防止一次侧故障电压沿此途径传导。采用隔离变压器还可以防范回路接地故障引起的间接接触电击，所以不必另采取自动切断电源的故障防护措施。隔离变压器应只给一台设备供电。

▲图二

3. TN系统设置局部接地网的措施

除了采用局部TT系统的接地形式或者电气分隔以外，还可以在能伸臂触及电动门的范围内设置局部接地网，将电动门外壳与接地网连接，即使故障电压沿PE线传导，电动门外壳与人体所处的地面在同一电压水平上，接触电压接近零，也能够避免人员遭受电击。

4.总结

综上所述，电动门配电既要考虑漏电防护，也要注意防范故障电压沿PEN线或PE线传导。建议采用以下其中一种做法：

1、采用采用局部TT系统，配电回路设置RCD；

2、采用电气分隔，每台隔离变压器为一台电动门供电。

3、采用TN-S系统时，设置局部接地网，PE线接到电动门外壳上，同时还要与接地网连接。
