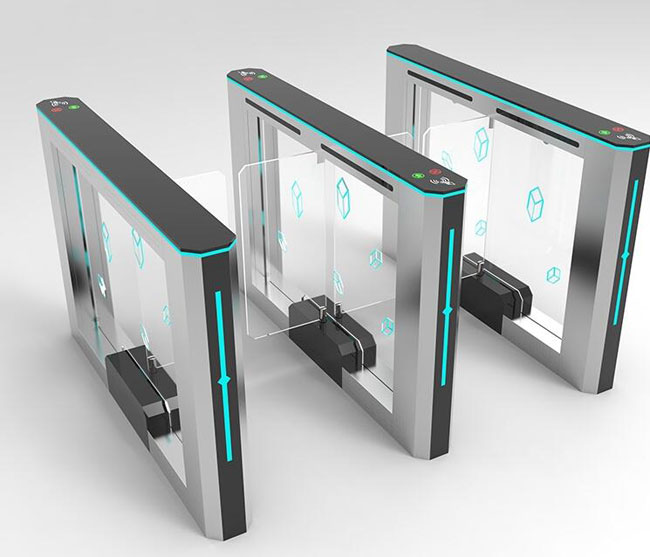

通达智速通门TDZ-B286S，是高端款室内速通门，机身两侧采用304不锈钢材质加烤漆，抗锈性能强。上盖采用黑色亚克力材质，抗指纹，不易粘尘。机身有明显的红蓝绿灯光指示标识，能够有效指引人员通行。多应用于大厦、写字楼、机关单位办公区域等地方。
产品构成结构：
1.产品结构主要由机械系统和电控系统两大部分组成。
2.机械系统结构：机箱，挡板，摆臂，机芯；机芯组成主要有电机、机架、传动轴、有机板摆臂等；
3.电控系统组成有：控制板、伺服电机、驱动器、行星减速机、红外传感器、方向指示灯、空气开关、电源、报警器等；
4.人脸机/读卡器/条码平台：当读授权人脸或卡片、条码信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；
5.控制板：产品的控制中心，它接收人脸机/读卡器/条码平台和红外线传感器的信号，并对这些信号进行逻断和处理后，再向方向指示灯、电机发出执行命令；
7.红外传感器：检测行人位置和起到安全保护作用；
8.报警器：系统检测到有非法进入通道的行人时，发出报警提示；
9.方向指示灯：容许通行或静止通行指示，通行方向指示；
速通门工作原理：
1.打开电源，5秒后系统进入工作状态；
2.当人脸机/读卡器/条码平台读到人员信息时，对读到的信息进行判断、处理，如果是授权过的人脸/卡号/条码会提示识别成功，并通过人脸机/门禁板向闸机主控制板发出开闸信号；
3.主控板接收到开闸信号，并进行综合判断处理后，向电机驱动器发出有效控制信号，使方向指示灯转为绿色箭头通行标志，电机运转，编码器控制到位后，给出到位信号，电机停止转动；
4.电机转动90度，闸门打开（常开模式时，电机不动作），允许行人通过；
5.行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控板发出信号，直至行人完全通过通道；
6.行人通过后红外向主控板发送信号，闸机主控板控制电机反转，运行90度后停止，闸机关闭。
7.若行人忘记读卡或条码，或是未授权人员进入通道时，系统禁止行人通行（常开模式，闸门将关上；常闭模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡或条码，或是已授权人员人脸后方允许通行。
