一、功能概述

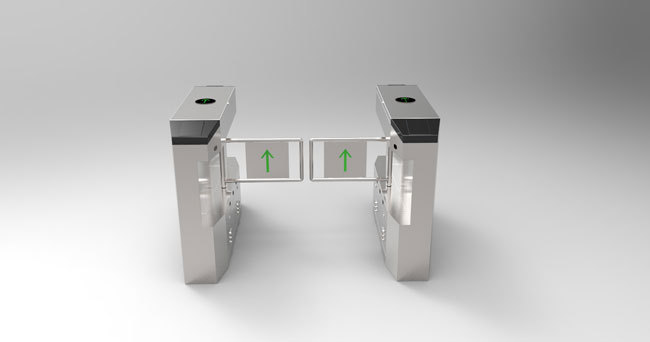

本通道闸是本公司自行开发、研制、生产的智能通道管理设备。该设备把精巧的机械传动、线路板控制、LED灯光效果及各种读写技术有效结合为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。整个产品机架采用不锈钢激光切割，数控折弯成型，侧柱采用开模PC材质立柱胶壳，造型简洁美观，集成各类读卡器、指纹等，可方便的将ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散。
二、基本参数
1. 外形尺寸： 长*宽*高：1200 mm *280mm *960 mm
2. 箱体材质： 1.0mm 厚 SUS304
3. 设备重量： 约 44Kg
4. 摆杆材料： SUS304
5. 通道宽： ≤1100mm
6. 环境温度： -20 度~70 度
7. 工作环境： 室内室外（室外加装雨棚）
8. 立柱胶壳： 70*60*15mm≤读卡器允许尺寸≤120*80*23mm（长*宽*高）
三、技术参数
1. 输入电压： 100V~240V
2. 驱动电压： 24V
3. 设备功率： 35W
4. 响应时间： 0.2S
5. 通行速度： 常开 50 人/分；常闭 35 人/分
6. 通讯接口： RS485
7. 通讯距离： 小于 1200m
8. 开闸信号输入： 干接点
9. 开关门时间： 小于 1S
四、功能及特点
1. 具有故障自检和报警提示功能，方便用户维护及使用；
2. 可设置双向刷卡，进刷卡出感应开门等多种通行模式；
3. 防冲功能，在没有接收到开闸信号时，闸门自动锁死；
4. 非法闯入、尾随声光报警；
5. 红外防夹功能，在闸门复位的过程中红外检测到人在通道中，闸门会自动回到打开状态；
6. 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，复位时间为 5S～25S 可调(默认时间为 5S)；
7. 统一标准的外接端口，可与多种门禁设备连接，并可通过管理计算机实现远程控制与管理；
8. 断电后通道自动常开(符合消防要求)，上电自动闭合；
9. 整个系统运行平稳、噪音小；
五、产品结构及工作原理图
1. 产品结构主要由机械系统和电控系统两大部分组成。
2. 机械系统结构：机箱作为载体，其上安装有方向指示灯、读写装置、红外线传感器等；机芯部分主要由机芯、传动轴、闸门组成。
3. 电控系统由控制板、红外传感器、方向指示灯、限位开关、电机、开关电源、蓄电池等组成。
4. 读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；
5. 控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和处理后，再向方向指示灯、电机发出执行命令；
6. 限位开关：控制闸门转动的位置；
7. 红外传感器：检测行人位置和起到安全保护作用；
8. 报警器：系统检测到有非法进入通道的行人时，发出报警提示；
六、 系统工作原理
1. 打开电源，5 秒后系统进入工作状态；
2. 读卡器读到有效卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；
3.主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出有效控制信号，使方向指示灯转为绿色箭头通行标志，电机运转，限位开关感应到感应片，给出到位信号，电机停止转动；
4. 电机转动一定角度，闸门打开（常开模式时，电机不动作），允许行人通过；
5. 行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控板发出信号，直至行人完全通过通道；
6.若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式，闸门将关上；常闭模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡方允许通行。
