地弹簧

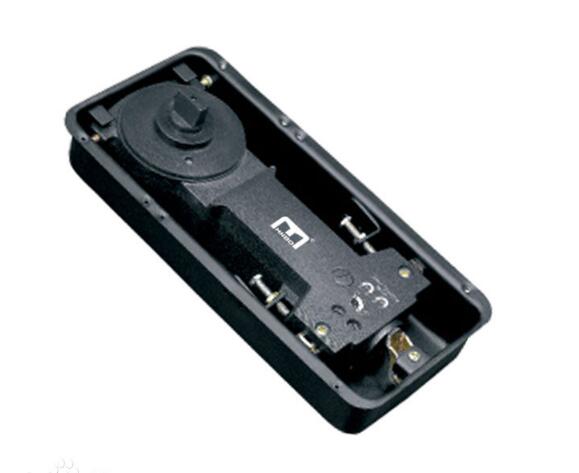

地弹簧是一种液压式闭门器,只不过其压紧弹簧的装置是蜗轮而不是齿轮齿条。因为蜗轮可以正反向旋转,所以地弹簧可以用于双向开启的门,而闭门器则只能用于单向开启的门。地弹簧的技术关键是主轴下部的承重座,它决定着地弹簧的承重等级。

产品概述

地弹簧是一种液压式闭门器,只不过其压紧弹簧的装置是蜗轮而不是齿轮齿条。 

因为用于双向开门的地弹簧要承载门体的重量,比较闭门器而言,门体的重量对地弹簧的选择起决定性作用。在实际应用中,门扇重量一般都不会超,所以门宽和风压对地弹簧型号的选择就是首选因素。另外还要注意纵横比,即高度和宽度的比例,如果太不成比例,门扇也是无法正常使用的。从制作的角度看,地弹簧的蜗轮结构使弹簧的压缩程度比齿轮齿条传动的闭门器小,地弹簧关门的力臂也短,所以地弹簧的质量对结构设计和加工精度的依赖性更高。另外,由于双向开门的门扇沿门扇平面对地弹簧有很大的作用力,所以低档地弹簧的使用寿命与高档地弹簧的差距会很大。


结构组成

地弹簧的基本配置是天轴和地轴(或称地脚)。天轴是在上部连接门框和门扇的配件,由一个固定在门扇上的可以用螺栓调节的插销式的轴和一个固定在门扇的轴套组成。天轴地轴可以适用于几乎所有木制、钢制、铝合金门和使用玻璃门夹的无边框玻璃门。


安装步骤

A. 画线,使地弹簧转轴中心与门夹转轴重合.B. 根据说明书和实物在地面开孔,孔的大小要与地弹簧壳体配紧,不能松动.C. 将地弹簧放入开好的孔内摆正.D. 抬起装好门夹的门扇,使地弹簧的转轴插入门扇的转轴孔内.E. 调节地弹簧三个方向的螺丝.保持门扇垂直,及上下转动轴心重合.F. 调节关门的速度.G. 盖上地弹簧装饰盖地弹簧的安装精度对其使用寿命影响很大。地弹簧的质量缺陷要有:本体漏油和地轴偏心。本体漏油是由于地弹簧铸造加工工艺造成,铸造过程中如果造成砂眼在安装后本体内部液压力加大,而造成漏油现象。地轴偏心可导致门体安装后偏离门扇中心线,虽然通过本体位置调整可以弥补一些质量缺陷,但是最好还是联系生产商予以更换。地弹簧使用寿命的终结就是轴心漏油和弹力减弱,如果天轴与地弹簧主轴的轴心连线不严格垂直地面,门扇的运动就会对地弹簧带来极大的扭力,增大主轴与轴承之间磨损,最终导致轴心漏油。弹簧在长期拉伸运动后不可避免的会使弹力减弱。

地弹簧安装施工方法

地弹簧开槽详细施工方法:

第一步、确定开槽位置:首先取出地弹簧的主体,在事先确定好的安装位置大概放置一下,此时拿一根铅垂线从地弹簧顶轴的圆心处放置垂线,然后挪动地弹簧的位置,使铅垂体的圆心正好放置在地弹簧扁轴的中心标志位置,并同时注意地弹簧的水平、前后左右四个方位的垂直性,然后描出地弹簧本体轮廓

第二步、实施开槽:将已经描好的地弹簧轮廓区域的边线用角磨机切割出一个深度约3-5MM的槽口,然后拿电锤或者手工凿子开挖地弹簧轮廓区域内的地面材料,其中可以搭配角磨机、电锤、凿子反复使用,细部地方用凿子,较大块材料用电锤,边线部位可以使用角磨机,同时量下地弹簧槽的深度,在接近厚度尺寸时可以将地弹簧本体放入地槽,看是否可以保持在地面以下。

第三步、稳固地弹簧本体:在地弹簧本体可以完全放入地槽中时,可以进行地弹簧本体的稳固步骤,但也可以使用水泥,不过水泥凝固时间长些。将地弹簧本体取出,在地槽内加入适量的快干粉,放水搅拌至粘稠度合适,然后放入地弹簧本体,用胶皮锤或垫木块后用铁锤敲击地弹簧,使地弹簧可以恢复表面与周围地面水平,然后拿铅垂线找地弹簧轴心位置,微调地弹簧本体。经过以上三个步骤,地弹簧本体开槽工序就完美收工了,只是其中必须注意几个要点:(一)、开槽的尺寸适度,不要过大或过小,过大影响美观,过小则稳固材料少,固定不牢。(二)、地弹簧轴心位置一定要准确,必须使用铅垂线或其它找垂直线的工具。(三)、稳固用的水泥或快干粉粘稠度合适,以保证稳固地弹簧的强度。(四)、开槽稳固好地弹簧后,一定等到水泥或快干粉有足够强度以后再往上装门体,避免地弹簧移位造成返工。


产品导购

产品分类标准

1.1 美标地弹簧

1.2 欧标地弹簧

1.3中国标准地弹簧 QB/T 地弹

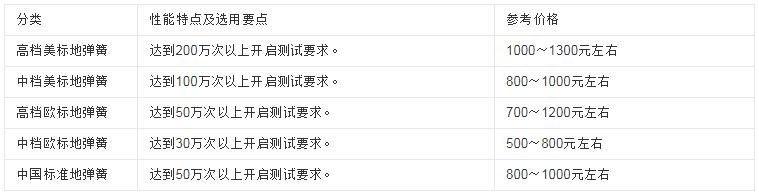

产品选用表

由于检测方法不同,美标、欧标、国标之间开启次数无可比性。
