车位引导系统
一、系统介绍
随着中国经济的持续高速发展,城市居民汽车拥有量急剧增加,在拥挤的市区里汽车与停车位之间的矛盾越来越突出。公用停车场日渐无法满足越来越多的停车需求,如何充分利用有限的停车场资源来最大程度满足车辆的停泊需求,已成了当前急需解决的问题。同时让车辆快速停至车场内,减缓道路拥堵也日益成为城市管理的重要课题。
目前停车场普遍存在的问题有:
停车场内到底还有多少空位可以使用,管理者无从知晓,只能靠人工去清点。
泊车者不了解泊位情况,盲目驶入后在道路上无序流动,易造成交通拥堵。
管理者需要调配大量的管理人员疏导车辆的停放,无端地增加管理成本。
不能及时统计出不同时间段的车辆流量和不同区域的车位使用率,无法正确决策以调整资源配置,导致停车场利用率低下、 收益低下。
室内车位照明24小时长亮,用电消耗较大,造成不必要的浪费,增加管理成本。
为了实现停车场管理的高效率、低能耗、多收益的经营目标,实行停车场的信息化、智能化管理势在必行。为此,我们研发、生产了以超声波雷达为检测手段的节能型车位引导系统。该系统创意巧妙,性能卓越,可以使泊车者及时了解到停车场内空余车位的实时信息,快速进入泊位,避免盲目驶入,提高交通道路利用率、缓解车辆拥堵、提高停车场的车位利用率,达到降低汽车能耗、减少废气排放、降低管理成本的目的。同时利用车位节能开关来控制车位照明灯,真正实现“车来灯亮、车走灯灭”,充分节省电能,减少电费支出。
二、工作原理
系统工作原理,它由两级总线网络组成:第一级为工业CAN总线网络,它将各个车位控制器串接在一起;第二级为RS485网络,它将多个超声雷达探头串接在一起并连到相应的车位控制器上。CAN总线的使用保证了系统数据的实时性和可靠性,而RX485网络的使用则兼顾了系统的低成本特性和施工的便易特性。

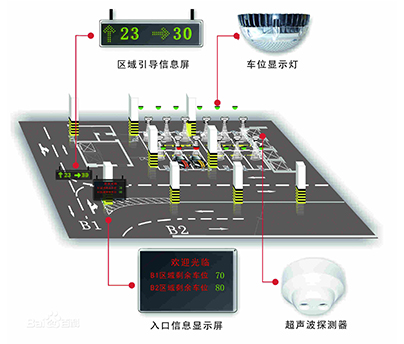

通过安装在每个车位上方的超声波车位探测器,实时采集停车场的各个车位的车辆信息。连接探测器的车位引导控制器会按照轮询的方式,对所连接的各个探测器信息进行收集,并将数据通过CAN总线实时地发送给数据中心,由数据中心完成数据处理,并将处理后的车位数据发送到停车场各个LED指示屏进行空车位信息的显示,从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机,由计算机将数据存放到数据库服务器,用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日、时的统计数据。
三、系统特色
1、同时采用CAN和RS485 两种总线,既充分保证系统的可靠性和大覆盖范围,又有效降低系统构造成本和施工难度;
2、 最多可连接64个车位探测器,每个车位诱导控制中心可接63个车位控制器,每路车位控制器可以连接1-4路485总线,每一条485总线最多可接16个车位探测器
3、 最多可控制4032个车位;
4、最大可管理63个逻辑分区,一条或多条RS485总线组成一个分区;
5、每一485总线最多可接4个LED显示屏,以指示行车方向和各区的空车位数;
6、系统可脱离电脑独立运行,可靠性高,成本低。
四、主要功能
1、车位引导功能:
控制显示屏,引导车主以最短的时间快速进入空闲车位,提高停车场的使用率、优化停车环境,提高客户满意度。
2、固定车位保护功能:
通过规避引导,实现对于定保、月保、固定等专用车位的保留。
3、实时监控车位状态:
系统可以实时显示车位占用情况,统计停车场车位的占用数、空余数,统计时间段内各类车辆的进、出场数等,方便管理人员对车场的监控及管理。
4、统计分析功能:
能统计停车场每天和每月的使用率、分时段使用率等,方便业主了解停车场的使用状况。
5、停车时间检测功能:
汽车进入车位后开始计时,车场管理人员可以在控制室随时了解车位的停车情况。
6、权限控制功能:
多级权限控制功能,方便对相关信息的控制和保密。
