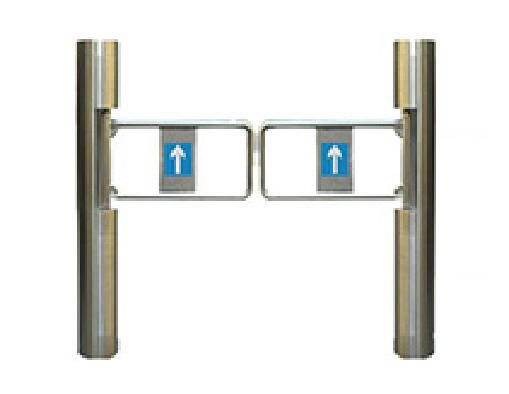

立柱式门禁摆闸
1、技术参数:
◇结构:304号/2.0mm和2.5mm不锈钢外壳
◇外形尺寸:
◇主柱直径:168mm.*1050mm
◇重量:40Kg
◇摆臂长:500mm-900mm
◇摆臂最大承受力:30Kg
◇摆臂传动角度:180度
◇动方向:双向
◇工作电源:AC220±10%V/50±10%HZ
◇驱动电机:直流有刷电机(24V)
◇输入接口:干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号,驱动电流≥10mA
◇通信接口:RS485标准通信距离≤1200米
◇通行速度:40人/分钟(常开),25-30人/分钟(常闭)
◇闸门开、关时间:1-2秒
◇上电后进入通行状态所需时间:3秒
◇出现故障后的自动复位时间:10秒
◇工作环境:室内、室外(阴棚)
◇温度:-10℃——50℃
◇相对湿度:≤90%,不凝露
2、主要功能
◇具有故障自检和报警提示功能,方便用户维护及使用;
◇通过主控板上的内置小按盘,可编程设备的运行状态;
◇)机械结构防夹、防碰伤功能,在摆臂复位的过程中遇阻时,在规定的时间内电机自动停止工作,默认延时后再次复位(直到复位为止),且力度很小(≤2Kg);
◇防冲功能,在没有接收到开闸信号时,摆臂自动锁死;
◇摆臂同步功能(针对双摆、对开情况);
◇具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限;
◇可调节常开或常闭,以满足不同场地的要求;
◇感应或延时自动复位,标准为开启后5秒(可调)自动复位;
◇断电摆臂自动摆开、上电自动闭合,符合消防要求
3、主要配置
◇主柱2根
◇摆臂2个
◇控制板2套
◇变压器2个
◇电机2个
◇机芯及传动部分2套
