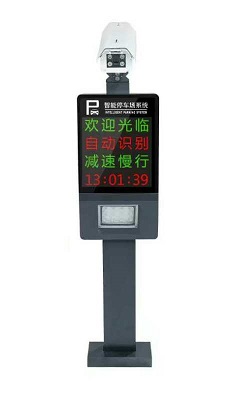

智能停车场系统广泛应用于各种停车场、地下车库、小区、单位的大门口;系统由入口控制机、出口控制机、自动道闸、车辆检测器、通讯转换器、管理软件，满位显示屏、收费显示屏、发行机、图象捕捉卡、摄像机、感应卡等组成。伴随着安防科技发展的新技术、新产品的技术要求，本着服务社会、用户第一的宗旨，特制定以下规范。
一、工程施工主要材料、工具要求
1、出入口控制机、自动道闸等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。
2 、工程施工布线标准、线材规格型号、应符合停车场工程设计要求及标准停车场的有关规定。
3 、携带好齐全的相关单据，及资料。
二、工程施工布线技术要求
停车场系统布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观;220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM;并且所有走线都必须套管，PVC 管和镀锌管都可以，避免老鼠咬断线路引起故障;若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理;布线时一定要对线缆做好标记，方便以后的安装、调试和维护。
1、电源线
出入口道闸、出入口控制机需要220V 电源，采用三芯屏蔽线(RVVP3*1.5)，一般接到专线UPS专线供电，在某些情况下AC220V 电源也可就近接取，但应符合相关规范，要确保系统中AC220V 插座中的地线真实接地。
2、联网线(控制机—控制机或控制机—电脑)
停车场联网方式可以分为：485 通讯、TCP/IP 通讯、RS422 通讯等485 联网线必须采用屏蔽双绞线RVVSP2*0.5，485 总线长度，理论上是可以达到1200米，建议不要超过1000 米。如果超过请选用485HUB 或者中继器来改善通讯环境。为了保证通信的稳定，在通讯线末端接电阻，或者把所有的屏蔽层都连接起来，末端可以悬空或者根据情况接到大地上。485 网络必须是总线型结构，不允许全部或局部星型结构。TCP/IP 联网线可以选择超五类非屏蔽双绞线，控制机到交换机或HUB 的距离要小于100米。
1、远距离读卡器信号线(读卡器—控制机)：读卡器信号线使用四芯屏蔽线(RVVP4*0.5)。
2、按钮线(管理室按钮—道闸)：按钮线使用四芯屏蔽线(RVVP4*0.5)。
3、对讲线(对讲主机—对讲分机)：对讲线使用两芯屏蔽线(RVVP2*0.5)，对讲线应远离强电，电磁干扰环境。
4、显示屏信号线(显示屏—控制机)：信号线采用两芯屏蔽线：RVVP2*0.5，为了使信号线不受到干扰，在铺设时要与电源线分开铺设。
5、控制线(道闸—控制机)：标准停车场控制线采用四芯屏蔽线(RVVP4*0.5)，简易停车场(MAC 板子)采用两芯屏蔽线(RVVP2*0.5)，具体情况根据停车场类型来定。
6、视频线(摄象机—控制室电脑)：视频线采用SYV75-5 视频线，不要与其它强电系统在一起，应保留500mm 距离。
