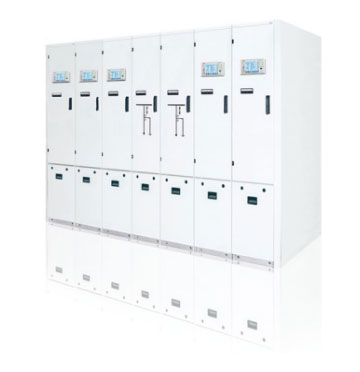

全新技术理念，数字化设计并通过试验验证的金冠JGNIS1.0 气体绝缘金属封闭开关设备，最高运行电压12千伏，最高运行电流可达1250安培，是广泛应用于高速轨道交通辅助供电系统的气体绝缘中压开关设备，可为用户提供安全可靠、灵活多变的智能化解决方案；
|
序号 |
技术项目 |
单位 |
检验参数 |
|
|
1 |
额定工作电压 |
kV |
12 |
|
|
2 |
额定工作电流 |
A |
1250 |
|
|
3 |
绝缘试验 |
1min工频耐受电压，相间、对地/断口 |
kV |
42/48 |
|
1.2/50us雷电冲击耐受电压，相间、对地/断口 |
kV |
75/85 |
||
|
辅助回路和控制回路绝缘电压 |
V |
2000 |
||
|
4 |
局部放电（1.2x12kV） |
pC |
≤100 |
|
|
5 |
额定短路开断电流 |
kA |
20、25 |
|
|
6 |
额定短路关合电流 |
kA |
50、63 |
|
|
7 |
额定短时耐受电流（有效值，4s） |
kA |
20、25 |
|
|
额定峰值耐受电流 |
kA |
50、63 |
||
|
电寿命 |
次 |
30 |
||
|
8 |
防护等级试验 |
外壳 |
|
IP4X、IK10 |
|
隔室 |
IP2X |
|||
|
气箱 |
IP67 |
|||
|
9 |
机械寿命 |
断路器 |
次 |
30000 |
|
隔离开关 |
5000 |
|||
|
接地开关 |
5000 |
|||
采用全模块化设计，模块包括气室模块、低压室模块、电缆室模块、泄压通道模块;全新的数字化软件，让设计和生产更便捷。
主母线气室内部设置直动式三工位隔离开关，机械寿命5000次，采用弹簧触指及导电润滑脂，尽可能的减小气室内部回路电阻，同时达到抑制温升的作用；气室内部电场采用优化设计，使电场分布更均匀，有效控制尖端放电现象。
断路器气室内部设置真空断路器，机械寿命达到30000次，断路器采用纵向磁场优化设计，避免真空灭弧室之间的磁场牵引造成的触头偏弧。
宽敞的低压室接线空间，用来安装所有保护、控制设备及元件; 隔离开关操作机构和断路器操作机构布置在低压室内，方便操作和维护；金冠电气特殊设计生产的铰链、门锁在并柜时柜门的最大开启角度为大于140度，最大限度的增加低压室内配线及操作空间。
采用防止内部燃弧设计，特殊设计的门锁及铰链能够保证在任何情况下柜门不会意外弹开，电弧产生的能量从柜体专用泄压通道有效释放，并按照IEC62271-200及GB3906-2014通过了燃弧试验的验证。
采用柜体水平母线预制于柜体顶部的主母线气室内部，柜间采用快速插接结构，最大电流可达1250安培，现场并柜时无需气体操作，插接式母线的应用使柜体间的连接更便捷可靠。
