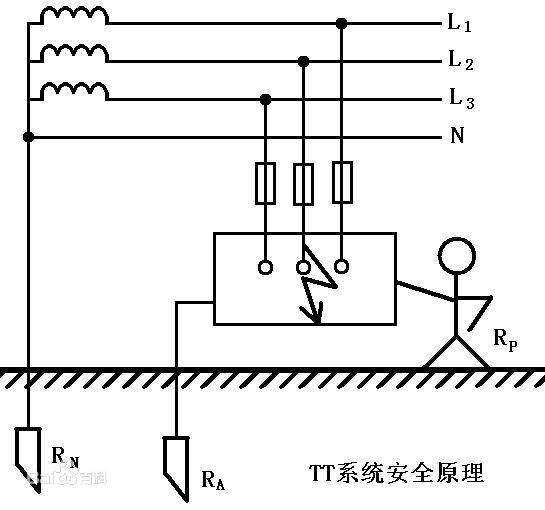

TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称 TT 系统。第一个符号 T 表示电力系统中性点直接接地;第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
从理论上说,电动伸缩门是可以采用局部TT系统的。但在实际工程中,还应考虑有没有实施的可能。对于电动门来说,往往是设置在门卫室相邻处,若要采用局部 TT 系统,其接地网很难与门卫室的接地网保持 10 ~ 20 m的距离。两者过近,会造成电气导通,不能形成局部 TT 系统,实质上仍是 TN - S系统。
通常门卫室与配电所的距离远大于20 m,若将门卫用电系统改成局部 TT 系统应该是可行的。
TT 系统配电线路间接接触防护电器的动作特性:
RA Ia ≤ 50V
式中:RA —— 外露可导电部分的姐弟电阻和保护导体电阻之和,Ω。
Ia ——使保护电器在规定时间内可靠动作的电流,A;当采用 RCD 时,Ia为RCD的额定动作电流 IΔn。
假设门卫室用配电箱电源进线开关的额定电流为 50 A,防电击电流定位3倍:3 × 50 = 150 A,为满足上述公式,RA = 50 / 150 = 0.33 Ω。若门卫室用配电箱电源进线开关的额定电流为63 A,则接地极的接地电阻为 0.26 Ω。这样小电阻的接地极是很难实现的。在无法满足接地电阻要求时,只能求助 RCD,即在电源进线处装设剩余电流动作保护断路器。关于 RCD 之 IΔn 的确定原则已讲述许多,不再赘述。需要注意的是各级 RCD 的配合。
